Osdička pro upevnění ložiska prostřednictvím kolečka
Jako malý chlapec, často si hrající s Merkurem, jsem nenáviděl ty delší osmimilimetrové šroubky. Tehdy (šedesátá a sedmdesátá léta minulého století) byly ve stavebnici pouze dvě délky šroubků: 6 mm a 8 mm. Šestimilimetrové šroubky jsem měl rád, ale vždy mne naštvalo, pokud jsem musel použít osmimilimetrový šroubek a nemohl jsem na něm dotáhnout matičku. Proč měla většina osmimilimetrových šroubků poničený závit jsem po nějaké době zjistil.

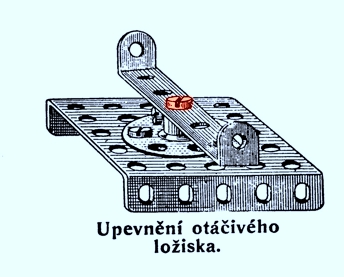

Všichni, co máme rádi stavebnici Merkur, se obdivujeme panu Vanclovi, který tuto úžasnou stavebnici geniálně vytvořil. Ale přece jen se tam najde věc, která nebyla domyšlena. Nejlépe to ukáže následujíci obrázek:
Na toto ložisko se používal právě 8 mm dlouhý šroubek (je červeně označený na pravém obrázku),
který byl sevřen utažením stavěcího šroubku kola. A bylo po závitu. A tohle bylo v předlohách na více místech.
Bylo by bývalo stačilo, kdyby v předlohové knížce bylo doporučení, že tento způsob použití šroubku způsobí poničení jeho závitu a abychom používali pro toto upevnění pořád ty samé šroubky, které si třeba nějak označíme. Pokud po rozebrání modelu, kde je toto upevnění použito, dáme takto poničený šroubek mezi ostatní, zaděláváme si na to, že po čase budou mít osmimilimetrové šroubky vesměs poničené závity. A takto vyobrazené ložisko bylo v předlohových knížkách od začátku až do konstrukční stavebnice Merkur 340.
Ale existuje ještě jiné, daleko lepší řešení:

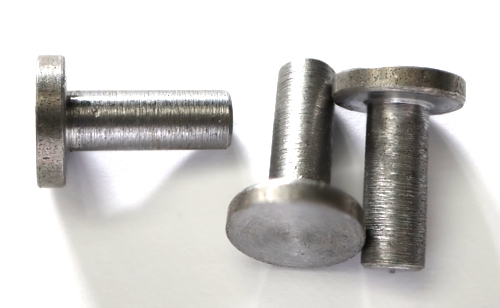

Ocelové osičky, které by se dávaly do stavebnice a sloužily by k upevnění kola místo 8 mm šroubku
Kdyby ve stavebnici bylo několik takovýchto osiček bez závitu s hlavičkou cca o ⌀ 8mm, průměrem dříku 3,7 mm a délky 10 mm, používaly by se na to ony a šroubky by se neničily. Navíc by se díky průměru hlavičky 8 mm méně viklaly. Průměr dříku je shodný s ⌀ hřídelky, kdežto šroubek má průměr o cca 0,3 mm menší. A nyní už by se závity na šroubcích neničily.
Osičky na fotografii vyrobil pan Lukáš. Jsou i v nabídce u šroubků, ale jejich cena je vysoká kvůli kusové výrobě.
